一 、產品概述：

   揚州蘇電電氣有限公司自2005年起結合國內重點科研院所共同開展變壓器繞組變形測試技術的研究，與此同時陸續開發了系列變壓器繞組變形測試儀，用于電力變壓器的繞組變形測試和診斷。

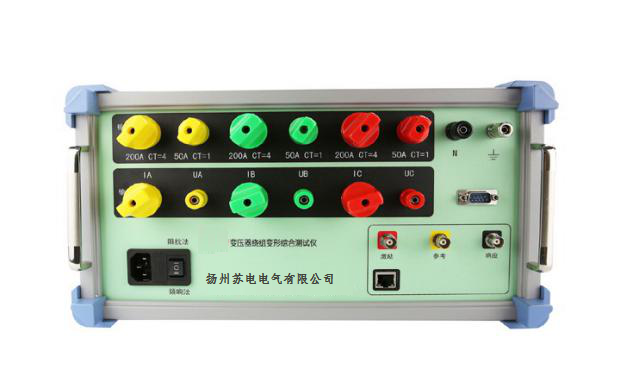

SDPX-600型為新型的變壓器繞組變形綜合測試儀，綜合采用頻率響應分析法原理和低電壓電抗法原理，應用IE網絡通訊技術，同時滿足DL/T 911-2004《電力變壓器繞組變形的頻率響應分析法》和DL/T 1093-2008《電力變壓器繞組變形的電抗法檢測判斷導則》兩項標準的所有技術要求，滿足6KV以上各種變壓器的測量，是供、發電系統理想的替代型產品。

二、產品別稱：

   變壓器繞組變形測試儀(頻響法+電抗法）、電力變壓器繞組變形檢測儀、頻響法變壓器繞組變形測試儀、變壓器繞組變形測試儀、變壓器繞組變形測量儀、變壓器繞組變形分析儀、

三、產品主要技術參數：

（一）頻響法技術指標

  1、掃頻范圍：100Hz～2MHz

  2、頻率精度：0.005％

  3、掃頻方式：線性或?qū)?shù)，可任意設置掃頻點數

  4、掃頻間隔：小于1KHZ

  5、測量頻率范圍：－100dB～20dB

  6、掃頻激勵輸出：20Vpp

  7、檢測精度：優于±0.5dB

  8、阻抗匹配：在被測繞組的激勵和響應端與地之間加50歐姆電阻

  9、輸入端口阻抗：大于1M歐姆

  10、干擾抑制能力：具備選頻濾波功能，通頻帶的寬度小于選頻濾波器中心頻率的1%

  11、數據存儲格式：Excel數據格式，可用純文本方式打開

（二）阻抗法技術指標

  1、電壓參數：量程范圍：10-500V    精度：0.1%（直接測量）

  2、電流參數：量程范圍：0.5A-200A  精度：0.1%（直接測量）

  3、頻率參數：量程范圍：45-75Hz    精度：0.02Hz

  4、有功功率：精度：0.5%

  5、短路阻抗：精度：0.2%

（三）其他技術指標

  1、工作溫度：-20℃～50℃

  2、工作濕度：0～85%RH

  3、工作電源：AC220V±10%   50Hz±1Hz

  4、外形尺寸：360mm×240mm×210mm

  5、儀器重量：6kg
